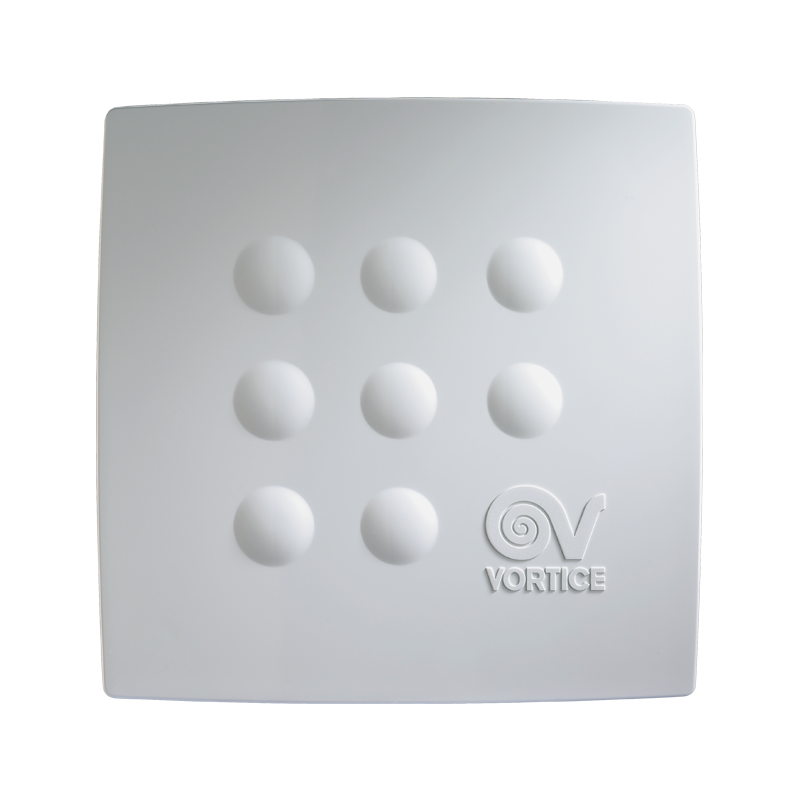

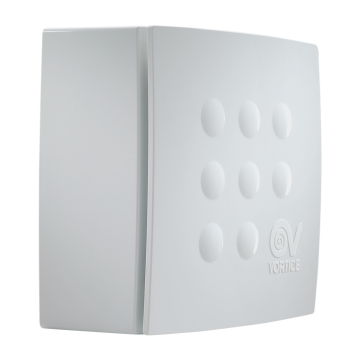

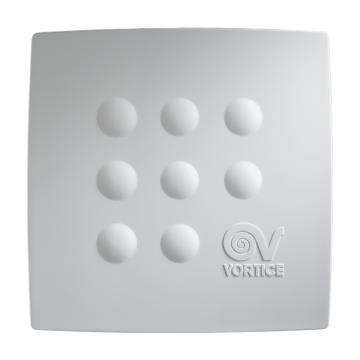

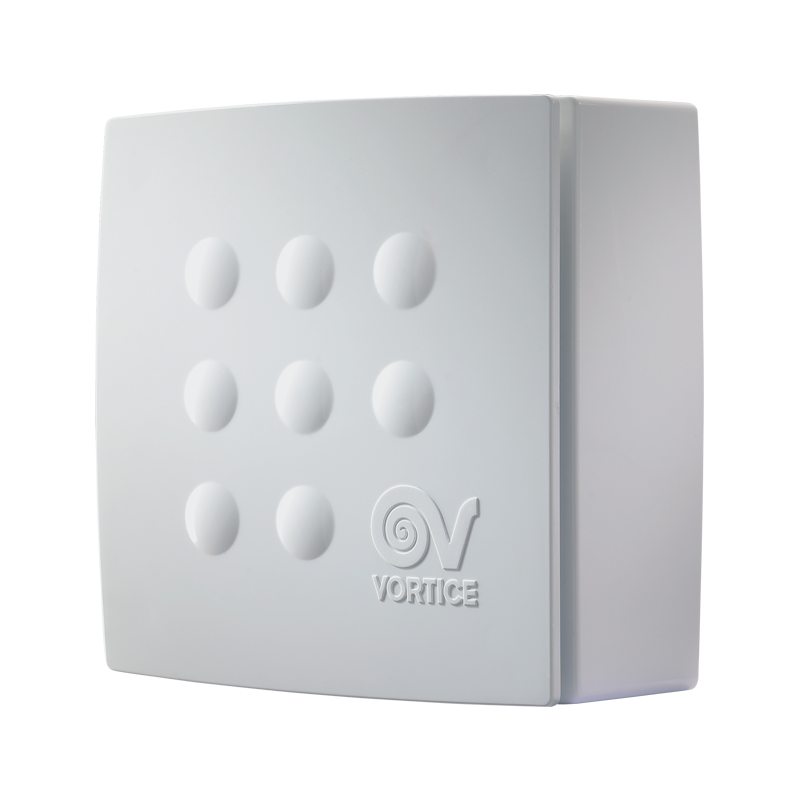

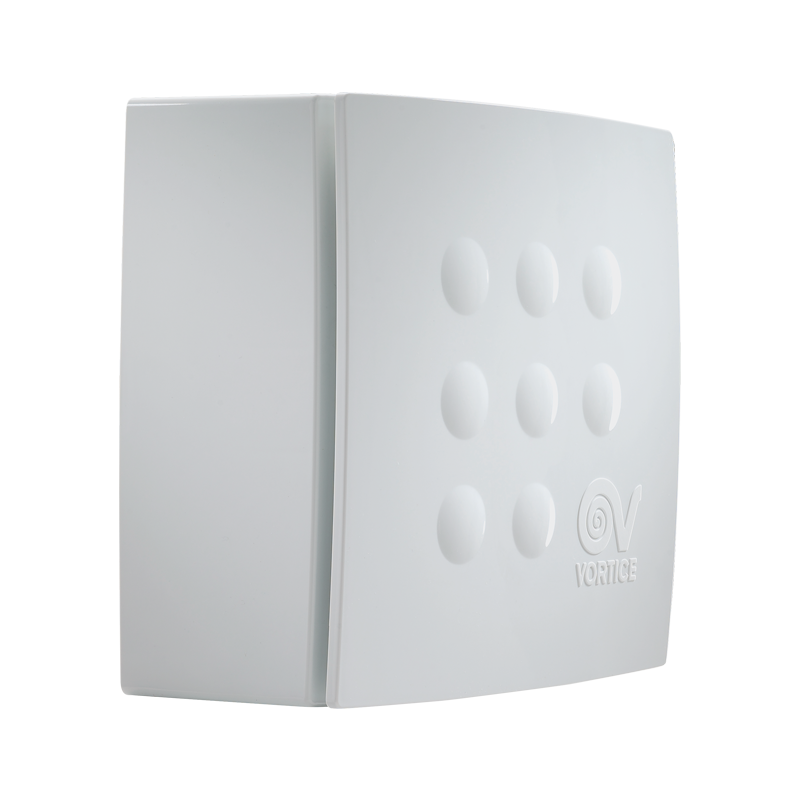

Aspiratore Vortice centrifugo da condotto MICRO 100 11936

Aspiratore Vortice elicoidale da muro M 120/5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 120 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 175 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 179 mm

Dimensione B: 181 mm

Dimensione C: 110 mm

Dimensione D: 47 mm

Dimensione E: 119 Ø

Aspiratore Vortice elicoidale da muro/vetro 150/6" P

Modello per installazione a finestra/parete
Versione comandata tramite interruttore a filo montato a bordo del ventilatore
Costruzione in resina plastica ABS resistente all’invecchiamento riconducibile all’esposizione al sole “UV resistant”
Diametro nominale 150 mm
Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Dimensione A: 215 mm

Dimensione B: 218 mm

Dimensione C: 31 mm

Dimensione D: 97,5 mm

Dimensione E: 2/38

Ø foro muro: 185/190

Ø foro vetro: 185/190

Aspiratore industriale elicoidale Vortice A-E 404 M

Diametro nominale 400 mm
Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici
Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata
Motore monofase AC ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto
Portata massima 4063 m3/h
Controllabile in velocità mediante regolatore Vortice

Griglia gravità Vortice GGR 12

Dimensione A: 126 mm
Dimensione B: 197 mm
Dimensione C: 30 mm
Dimensione D: 152 mm
Dimensione E: Ø 118 mm
Dimensione F: 40 mm

Aspiratore Vortice elicoidale da muro M 100/4"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 100 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 90 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 160 mm

Dimensione C: 100 mm

Dimensione D: 47 mm

Dimensione E: 99 Ø

Aspiratore Vortice centrifugo da condotto SUPER 100

Costruzione in resina plastica ABS bianca
Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-S (cod. 12871), costituito da: Motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti
Girante centrifuga a pale avanti
Diametro nominale 100 mm
Dispositivo di segnalazione filtro saturo

Dimensione A: 290 mm
Dimensione B: 290 mm
Dimensione C: 144 mm
Dimensione D: Ø 97 mm
Dimensione E: 31 mm
Dimensione F: 58 mm
Dimensione G: 64 mm
Dimensione H: 236 mm
Dimensione I: 239 mm
Dimensione M: 26 mm
Dimensione N: 125 mm
Dimensione O: 6,5 mm

Aspiratore industriale elicoidale Vortice E 304 M

Diametro nominale 300 mm
Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici
Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria
Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F
Portata massima 1.360 m3/h

Aspiratore Vortice elicoidale da muro/vetro 230/9" P

Modello per installazione a finestra/parete
Versione comandata tramite interruttore a filo montato a bordo del ventilatore
Costruzione in resina plastica ABS resistente all’invecchiamento riconducibile all’esposizione al sole “UV resistant”
Diametro nominale 230 mm
Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Aspiratore Vortice elicoicentrifugo da muro MEX 100/4" LL 1S

Costruzione in resina plastica resistente agli urti e all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”)
Diametro nominale 100 mm
Motore AC con albero montato su supporto a cuscinetti a sfere, direttamente abbinato ad una girante elico-centrifuga in materiale plastico
Portata massima 90 m3/h
Dotato di serie di valvola di non ritorno a farfalla per evitare il rientro non voluto di aria quando spento
Grado di protezione IP45
Sicurezza certificata IMQ
Dimensione A: 173 mm
Dimensione B: 173 mm
Dimensione C: 126 mm
Dimensione D: Ø 98 mm
Dimensione E: 61,5 mm
Dimensione F: 50 mm
Dimensione G: 132 mm
Dimensione H: 132 mm
Dimensione L: Ø 3,5 mm

Aspiratore temporizzato Vortice elicoidale da muro M 90/3,5" T

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”)
Diametro nominale 90 mm
Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Portata massima 70 m3/h
Equipaggiato di Timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).

Aspiratore Vortice VORT KAPPA per cappa diametro 100

Adatto per ventilare in modo intermittente cucine domestiche di piccole dimensioni
Cassa, telaio e porta motore in metallo; coclea
Girante e valvole di chiusura in materiale termoresistente, autoestinguente ed antigocciolante
Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata
Chiusura automatica a farfalla per evitare rientri dell'aria ad apparecchio spento
Dispositivo di segnalazione filtro saturo
Controllabile in velocità mediante potenziometro o regolatore a 3 velocità opzionali

Aspiratore Vortice elicoidale a filo muro MF 100/4"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 100 mm.

Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 85 m3/h.

Valvola anti-ritorno applicata alla bocca di mandata.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE.

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 17 mm

Dimensione C: 77 mm

Dimensione D: 98 mm

Tiracamino TC 10 M Vortice con griglia anti volatili

Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici
Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria
Motore asincrono termicamente protetto abbinato ad una girante centrifuga a pale rovesce in alluminio autopulenti dinamicamente bilanciate
Portata max: 750 m3/h
Griglia di protezione e anti-volatili
Controtelaio di base per fissare l’apparecchio alla canna fumaria
Progettato per lavorare con temperatura di funzionamento continuo di 200°C
Regolatore di velocità variabile di serie

Aspiratore industriale elicoidale Vortice E 252 M

Diametro nominale 250 mm
Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici
Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria
Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F
Portata massima 1.500 m3/h
Diametro: Ø 250 mm
Dimensione A: 320 mm
Dimensione B: 280 mm
Dimensione C: 201 mm
Dimensione D: Ø 256 mm
Dimensione D3: Ø 250 mm
Dimensione E: 68 mm
Dimensione F: 8 mm
Dimensione G: 10 mm

Kit adattatore vetro per aspiratori diametro 100 mm Vortice 22131 F 100/4"

Aspiratore Vortice elicoidale a filo muro MF 120/5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
Diametro nominale 120 mm.
Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.
Portata massima 175 m3/h.
Valvola anti-ritorno applicata alla bocca di mandata.
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE.

Controllabile in velocità mediante regolatore Vortice.
