Aspiratore Vortice centrifugo da condotto SUPER 100

Costruzione in resina plastica ABS bianca
Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-S (cod. 12871), costituito da: Motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti
Girante centrifuga a pale avanti
Diametro nominale 100 mm
Dispositivo di segnalazione filtro saturo

Dimensione A: 290 mm
Dimensione B: 290 mm
Dimensione C: 144 mm
Dimensione D: Ø 97 mm
Dimensione E: 31 mm
Dimensione F: 58 mm
Dimensione G: 64 mm
Dimensione H: 236 mm
Dimensione I: 239 mm
Dimensione M: 26 mm
Dimensione N: 125 mm
Dimensione O: 6,5 mm

Aspiratore industriale elicoidale Vortice E 252 M

Diametro nominale 250 mm
Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici
Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria
Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F
Portata massima 1.500 m3/h
Diametro: Ø 250 mm
Dimensione A: 320 mm
Dimensione B: 280 mm
Dimensione C: 201 mm
Dimensione D: Ø 256 mm
Dimensione D3: Ø 250 mm
Dimensione E: 68 mm
Dimensione F: 8 mm
Dimensione G: 10 mm

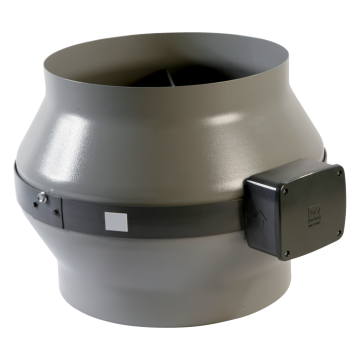

Aspiratore centrifugo assiale in acciaio Vortice CA 125 MD

Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
Diametro nominale 125 mm
Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce
Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
Staffe in metallo per il fissaggio a parete in acciaio zincato
Dimensione A: 252 mm
Dimensione B: 239 mm
Dimensione C: 330 mm
Dimensione D: 122 mm
Dimensione E: 23 mm
Dimensione F: 23 mm

Aspiratore centrifugo assiale in acciaio Vortice CA 100 MD

Involucro in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
Diametro nominale 100 mm
Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-CA (cod. 12869), costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce
Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
Staffe in metallo per il fissaggio a parete in acciaio zincato
Dimensione A: 255 mm
Dimensione B: 239 mm
Dimensione C: 330 mm
Dimensione D: 97 mm
Dimensione E: 15 mm
Dimensione F: 15 mm

Aspiratore Vortice VORT KAPPA per cappa diametro 100

Adatto per ventilare in modo intermittente cucine domestiche di piccole dimensioni
Cassa, telaio e porta motore in metallo; coclea
Girante e valvole di chiusura in materiale termoresistente, autoestinguente ed antigocciolante
Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata
Chiusura automatica a farfalla per evitare rientri dell'aria ad apparecchio spento
Dispositivo di segnalazione filtro saturo
Controllabile in velocità mediante potenziometro o regolatore a 3 velocità opzionali

Aspiratore industriale elicoidale Vortice A-E 404 M

Diametro nominale 400 mm
Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici
Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata
Motore monofase AC ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto
Portata massima 4063 m3/h
Controllabile in velocità mediante regolatore Vortice

Tiracamino TC 10 M Vortice con griglia anti volatili

Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici
Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria
Motore asincrono termicamente protetto abbinato ad una girante centrifuga a pale rovesce in alluminio autopulenti dinamicamente bilanciate
Portata max: 750 m3/h
Griglia di protezione e anti-volatili
Controtelaio di base per fissare l’apparecchio alla canna fumaria
Progettato per lavorare con temperatura di funzionamento continuo di 200°C
Regolatore di velocità variabile di serie

Aspiratore centrifugo da condotto ARIETT LL Vortice

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”)
Diametro nominale: 100 mm
Motore termicamente protetto, con albero montato su supporti a cuscinetti a sfere
Portata massima 70 m3/h
Valvola anti-ritorno applicata alla bocca di mandata
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
Controllabile in velocità mediante regolatore Vortice.

Kit adattatore vetro per aspiratori diametro 100 mm Vortice 22131 F 100/4"

Aspiratore industriale elicoidale Vortice E 304 M

Diametro nominale 300 mm
Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici
Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria
Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F
Portata massima 1.360 m3/h

Aspiratore Vortice elicoidale da muro/vetro 230/9" P

Modello per installazione a finestra/parete
Versione comandata tramite interruttore a filo montato a bordo del ventilatore
Costruzione in resina plastica ABS resistente all’invecchiamento riconducibile all’esposizione al sole “UV resistant”
Diametro nominale 230 mm
Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Aspiratore centrifugo per cappa Vortice AXIAL K diametro 100

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
Diametro nominale: 100 mm
Motore a 1 velocità termicamente protetto, con albero montato su supporti a bronzine autolubrificanti con accoppiata girante centrifuga
Portata massima 135 m3/h
Griglia di protezione sulla bocca di aspirazione
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
Controllabile in velocità mediante regolatore Vortice.
