Aspiratore Vortice elicoidale a filo muro MF 90/3,5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 90 mm.

Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 65 m3/h.

Valvola anti-ritorno applicata alla bocca di mandata.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE.

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 17 mm

Dimensione C: 77 mm

Dimensione D: 92,5 mm

Aspiratore Vortice elicoidale a filo muro MF 100/4"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 100 mm.

Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 85 m3/h.

Valvola anti-ritorno applicata alla bocca di mandata.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE.

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 17 mm

Dimensione C: 77 mm

Dimensione D: 98 mm

Aspiratore Vortice elicoidale da muro M 90/3,5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 90 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 70 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 160 mm

Dimensione C: 100 mm

Dimensione D: 47 mm

Dimensione E: 92,5 Ø

Aspiratore Vortice elicoidale da muro M 100/4"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 100 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 90 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 159 mm

Dimensione B: 160 mm

Dimensione C: 100 mm

Dimensione D: 47 mm

Dimensione E: 99 Ø

Aspiratore Vortice elicoidale da muro M 120/5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 120 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 175 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 179 mm

Dimensione B: 181 mm

Dimensione C: 110 mm

Dimensione D: 47 mm

Dimensione E: 119 Ø

Aspiratore Vortice elicoidale da muro M 150/6"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).

Diametro nominale 150 mm.

Motore termicamente protetto con albero su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare.

Portata massima 335 m3/h.

Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Controllabile in velocità mediante regolatore Vortice.

Dimensione A: 214 mm

Dimensione B: 215 mm

Dimensione C: 117 mm

Dimensione D: 47 mm

Dimensione E: 156 Ø

Aspiratore Vortice elicoidale da muro/vetro 150/6" P

Modello per installazione a finestra/parete
Versione comandata tramite interruttore a filo montato a bordo del ventilatore
Costruzione in resina plastica ABS resistente all’invecchiamento riconducibile all’esposizione al sole “UV resistant”
Diametro nominale 150 mm
Motore termicamente protetto, con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

Dimensione A: 215 mm

Dimensione B: 218 mm

Dimensione C: 31 mm

Dimensione D: 97,5 mm

Dimensione E: 2/38

Ø foro muro: 185/190

Ø foro vetro: 185/190

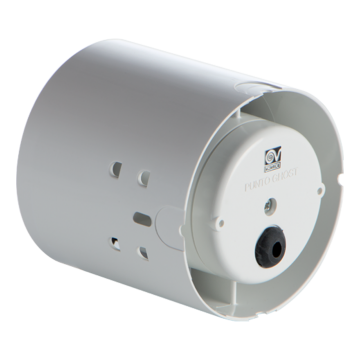

Aspiratore Vortice elicoidale in line a scomparsa MG 90/3,5"

Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”)
Diametro nominale 90 mm
Motore termicamente protetto con albero montato su supporti a bronzine autolubrificanti, abbinato ad una girante elicoidale in materiale termoplastico con pale a profilo alare
Portata massima 65 m3/h
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
Controllabile in velocità mediante regolatori Vortice
Dimensione A: Ø 92,5 mm

Dimensione B: 92 mm

Dimensione C: 89 mm

Aspiratore Vortice elicoicentrifugo da muro MEX 100/4" LL 1S

Costruzione in resina plastica resistente agli urti e all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”)
Diametro nominale 100 mm
Motore AC con albero montato su supporto a cuscinetti a sfere, direttamente abbinato ad una girante elico-centrifuga in materiale plastico
Portata massima 90 m3/h
Dotato di serie di valvola di non ritorno a farfalla per evitare il rientro non voluto di aria quando spento
Grado di protezione IP45
Sicurezza certificata IMQ
Dimensione A: 173 mm
Dimensione B: 173 mm
Dimensione C: 126 mm
Dimensione D: Ø 98 mm
Dimensione E: 61,5 mm
Dimensione F: 50 mm
Dimensione G: 132 mm
Dimensione H: 132 mm
Dimensione L: Ø 3,5 mm

Griglia gravità Vortice GGR 12

Dimensione A: 126 mm
Dimensione B: 197 mm
Dimensione C: 30 mm
Dimensione D: 152 mm
Dimensione E: Ø 118 mm
Dimensione F: 40 mm

Aspiratore Vortice centrifugo da condotto MICRO 100

Costruzione in resina plastica ABS bianca
Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti
Diametro nominale 100 mm
Portata minima: 65 m3/h
Portata massima: 90 m3/h
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
Controllabile in velocità mediante regolatore Vortice

Dimensione A: 239 mm
Dimensione B: 195 mm
Dimensione C: 197 mm
Dimensione D: 85 mm
Dimensione E: 74 mm
Dimensione F: 64 mm
Dimensione G: 60 mm
Dimensione H: 97 mm
Dimensione I: 100 mm
Dimensione L: 20 mm
Dimensione T: 117 mm

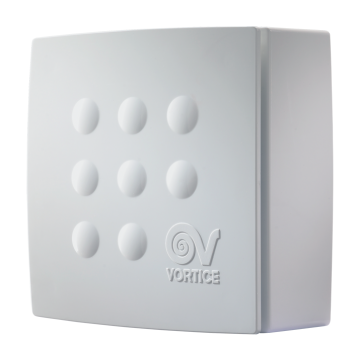

Aspiratore Vortice centrifugo da condotto MEDIO 100

Costruzione in resina plastica ABS bianca
Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti
Diametro nominale 100 mm
Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
Controllabile in velocità mediante regolatore Vortice

Dimensione A: 261 mm
Dimensione B: 212 mm
Dimensione C: 215 mm
Dimensione D: 95 mm
Dimensione E: 82 mm
Dimensione F: 75 mm
Dimensione G: 69 mm
Dimensione H: 119 mm
Dimensione I: 110 mm
Dimensione L: 20 mm
Dimensione T: 138 mm
